MASINI DE TAIAT METAL - Titan Combination Fibre Laser

Titan   Masini de taiat metale

Masinile noastre titan fibre laser de tăiere sunt pe deplin testate la standarde riguroase la nostru imens 32000 de metri pătrați facilitate în Oldbury în West Midlands.

Mașinile de tăiat tablă sunt specialitatea noastră, iar noi suntem experți în tehnologia de tăiere cu laser prin fibră optică.

Toate mașinile noastre titan cu laser cu fibre furnizate de Mantech vin standard cu o garanție de 2 ani, (extensibilă), în funcție de nevoile dumneavoastră de afaceri.  De asemenea, oferim programe de întreținere la fața locului pentru a vă oferi liniște deplină din partea echipei noastre de tehnicieni experimentați

Faceți cunoștință cu Titan CombinationFibre Laser Machine

Titan Placă plată și tub metal de tăiere cu laser
Fibre Laser furnizor de mașini de tăiat Din Marea Britanie

Disponibil în: 1500 x 3000 | 2000 x 4000 | 2000 x 6000 | 2000 x 8000 mm



Masina de taiat din otel carbon Din Marea Britanie
Lasere cu fibre accesibile Din Marea Britanie

Caracteristici &   Beneficiile mașinilor de tăiat metale

Aveți nevoie atât de o foaie de metal "și" o mașină de tăiat tub? dar nu au buget pentru două mașini separate sau spațiu în atelier!

Combinatia noastra fibre laser de tăiere machine este o alegere excelentă. Obțineți ce e mai bun din ambele lumi! Capul laser poate procesa fie materiale foaie de pe patul principal, sau pentru a trece peste pentru a reduce Tub în tub suplimentare de tăiere Zone.



Fiecare dintre noastre Titan Fibre Laser Combinație Masini vin cu o zonă de tăiere de cel puțin 1500mm x 3000mm, ele vin, de asemenea, cu un indexer la laser cut tub de până la 3000mm în lungime de până la un diametru maxim 160mm Standard, upgradabil până la 215mm. Profile; canal dreptunghiular pătrat, bar plat & oval.

Procesați oțelul carbon, oțelul inoxidabil, alama, aluminiul.

În ce tip de industrii și piețe sunt utilizate mașinile cu laser cu fibre?

  • Inginerie marină
  • Fabricaremecanică
  • Fabricanți din oțel
  • Constructii
  • Auto
  • Realizarea de semne
  • Construcții generale
  • Aerospace
  • Fabricarea componentelor electrice
  • Fabricarea componentelor de volum
  • Prototipuri
Marea Britanie fibre cu laser masini de tăiere
Cut metal pe un tăietor cu laser fibre

Specificație: Titan Fibre Laser

Ghid parametru de tăiere max cu placă plată

MATERIAL
1KW (ÎN)
1.5KW (ÎN)
2.2KW (ÎN)
3.
4KW (ÎN)
TIPUL DE ASISTARE A GAZULUI
Oțel carbon
*Max 10mm
*Max 14mm
*Max 18mm
*Maxim 22 mm
*Maxim 24 mm
Oxigen
Oțel inoxidabil
*Maxim 5 mm
*Max 6mm
*8mm max.
*Max 10mm
*Max 12mm
Azot
Aliaj de aluminiu
*Maxim 3 mm
*Maxim 4 mm
*Maxim 5 mm
*8mm max.
*8mm max.
Azot
Alamă
*1,5 m max.
*Maxim 1,5 mm
*Maxim 2 mm
*Maxim 5 mm
*Max 6mm
Azot

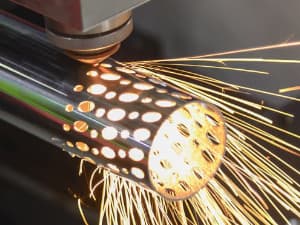

Parametrii de tăiere a tubului rotund *<  max cutting guides
Sursă de alimentare
Oțel carbon
Oțel inoxidabil
1kW (1kW)
*Max 6mm
*Maxim 4 mm
1.5kW (în)
*8mm max.
*Maxim 4 mm
2.2kW
*Max 12mm
*Max 6mm
3.3kW
*Max 12mm
*Max 6mm
4kW
*Max 14mm
*Max 10mm
Parametrii de tăiere a tubului pătrat *< max cutting guides
Sursă de alimentare
Oțel carbon
Oțel inoxidabil
1kW (1kW)
*Max 6mm
*Maxim 3 mm
1.5kW (în)
*8mm max.
*Maxim 4 mm
2.2kW
*Max 12mm
*Maxim 4 mm
3.3kW
*Max 12mm
*Max 6mm
4kW
*Max 14mm
*Max 6mm
ECHIPAMENT STANDARD
ELEMENT
Sursa laser
1KW/1.5KW/2.2KW/3.3KW/4KW (IPG & Nlight, de asemenea, disponibile)
Cap de tăiere
Unelte raytools
Servo motor & sistem de acționare
Axa Y unitate dublă 1.3KW, x axa 850W, axa Z 400W. (YASKAWA – Japonia)
Tabel exchange
Limita de sarcină 800KG standard 3 x 1,5 m mașină. La cerere, este disponibilă o întărire personalizată a patului.
Șine de ghidare
Hiwin/PMI (Taiwan)
Gear & Rack
APEX (Taiwan)
Reductor
Shimpo (Japonia)
Răcitor de apă
Tongfei – control dual al temperaturii
Controlul CNC
BOCHU (DEZAMBIGUIZARE)
Software
Sistemul de control al tăierii Cypcut
Cerințe de putere
3 Fază AC 380V 50HZ 63A
CONSUMABILE INCLUSE
X 4 duze
X 3 lentile de protecție
X 1 obiectiv de focalizare
X 1 inel ceramic
X 1 element de filtrare

Laserul nostru Titan Fibre vine fie cu un laser de 1KW, 1.5KW, 2.2KW, 3.3KW, 4KW (opțiunile IPG & nLIGHT disponibile).  Vă rugăm să rețineți că oferim, de asemenea, opțiuni de până la 20KW

Capacitatea diametrului tubului este de 160 mm cu opțiunea de a crește această capacitate la o capacitate de 215 mm.

Livrarea, instruirea și punerea în funcțiune sunt incluse.  Descărcarea & poziționarea este disponibilă (preț la cerere).

SUPLIMENTE OPȚIONALE
ELEMENT
Dimensiune a patului crescută
4000 x 2000 mm pat
Sursă laser alternativă
Opțiuni IPG sau nLIGHT disponibile
Cap de tăiere
Sistem opțional de focalizare automată
Diametru suplimentar de tăiere
Capacitate 215 mm

Caracteristici tehnice Features

Fibra laser lumina de energie este creat de bănci de diode.  Lumina este transferată prin cablu special de fibră optică, un transfer eficient de energie în comparație cu metodele convenționale. Lumina, la ieșirea din cablul de fibră optică, este apoi colimată (îndreptată) pe măsură ce se apropie de obiectivul de focalizare – ceea ce intensifică fasciculul permițându-i să taie materialul cu o viteză și o precizie uimitoare.

A. Calitate superbă a fasciculului laser, BPP constantă în toate intervalele de puteri laser, astfel încât focalizarea lungă poate atinge încă o lățime extrem de mică fascicul.

B. Eficiența de conversie electro-optică a aprovizionării cu laser este cu 25% mai eficientă decât CO2, prin urmare, consumul de energie electrică este redus drastic.

C. Laserul este transmis prin cabluri de fibră optică, aproape nici o pierdere de energie în timpul transmisiei la cap de tăiere.

D. Designul modular, permite asamblarea ușoară și alinierea fasciculului este minim datorită transferului de fibră optică (Fără oglinzi). În plus, sistemele de traversare a lubrifiantului auto minimizează procedurile de întreținere.

E. Durata de viață a sursei laser este de aproximativ 100.000 de ore.

Raytools cap de tăiere cu senzor de înaltă performanță non-contact înălțime capacitiv este utilizat și este proiectat pentru a rezista la presiuni ridicate "gaz assist". Sistemul dovedit de schimbare a cartușelor de lentile face ca lentilele de comutare pentru diferite materiale sau aplicații să fie rapide și simple. A. Viteza mare de tăiere cu cea mai bună calitate de tăiere B. Schimbare rapidă între trei lungimi focale fără a schimba TCP (Tool Centre Point) C. Fereastra de protecție (lentilă) poate fi înlocuită ca parte consumabilă, pentru a prelungi durata de viață a obiectivului de focalizare.

Corpul mașinii este o structură de cadru monobloc. Inerția mașinii rămâne aceeași pentru toate grosimile și dimensiunile materialului care trebuie tăiate, ceea ce oferă o calitate optimă a fasciculului laser la capul de tăiere, precum și mișcarea și precizia acesteia. Compactitatea și robustețea acestei structuri monobloc garantează o rigiditate și stabilitate optimă. Cadrul mașinii încorporează tăvi colector pe roți (situate sub
tabelul de tăiere) pentru îndepărtarea resturilor și a componentelor mici care se încadrează prin grilele de masă

A. Poziționare precisă & sistem de rack și pinion (Atlanta, Germania)

B. Traversă pătrată (HIWIN, TAIWAN)

C. Fixat pe structura monobloc stabilă, sistemul de transmisie pentru axa X, Y și Z garantează mișcări foarte precise ale capului de tăiere cu energie electrică și cu laser.

Sistem de acționare a c.a. închis și servomotoare pentru a asigura dinamica ridicată, funcționarea fără vibrații și precizia maximă

A. Motoare servo Yaskawa (Japonia) Axa Y Cu dublă unitate (3KW Y1/Y2) X Axă X (1800W) Axa Z (850W)

B. Reductorul servo (Shimpo, Japonia) combinat cu sistemul de transmisie (a se vedea 4.5) și optimizat pentru servomotoare are ca rezultat precizia și mișcarea dorite la rack și pinion.

A. Power Automation CNC Control cu I/O integrat

B. Fiecare sisteme CNC PA este echipat cu HMI (Human Machine Interface). Cu acest deschis, browser-ul bazat toate funcțiile de control importante sunt reprezentate în mod clar pentru operator, astfel încât acesta va funcționa în cel mai scurt timp de formare eficient și în condiții de siguranță cu sistemul CNC.

C. Sistemele CNC sunt echipate cu procesoare de mare viteză pentru a realiza un "Bloc de debit" extrem de rapid. Contururile foarte precise cu blocuri NC foarte mici pot fi procesate fără pierderi de viteză. prin urmare, aparatul atinge întotdeauna cea mai mare productivitate.

D. Sistemul de control al tăierii cu laser Cypcut Suport AI, DXF, PLT și alte formate de date grafice

Modul CAD/ Imbricare + funcție de procesare.

A. Sistem inteligent de răcire cu funcție dublă, asigurând funcționarea eficientă a capului de tăiere cu laser și a sursei laser

B. Compresor 5 CP, mărci care sunt extrem de eficiente și fiabile

C. Protecție la supracurent/ suprasarcină Protecție înaltă – și protecție la joasă presiune prin intermediul comutatorului de debit

D. Semnale de alarmă de temperatură înaltă și joasă de ieșire E. LCD display regulator de temperatură cu setarea funcției multiple și eroare alarmant

Comutare conținut

Titan Fibre Laser Cutters - Software-ul

Fibre Laser Software Marea Britanie
Fibra laser cutter software-ul

Masinile noastre de taiere cu laser prin fibre din gama TITAN sunt completate cu software de top din industrie de la RADAN.

Radprofile oferă operatorilor dumneavoastră instrumentele de care au nevoie pentru a reduce timpii de plumb și pentru a optimiza laserul, plasma, jetul de apă și mașinile de tăiat flăcări. Proiectată pentru a integra perfect cu Radpunch, soluția de perforare/profil RADAN oferă optimizare pentru mașini-unelte combinate cu profil de pumn.

Caracteristici dintr-o ochire

  • Introducere de date Drag & Drop
  • Procesarea pe loturi a DXF/DWG
  • Clienți impeți de comandă inteligenți pentru a maximiza siguranța și a reduce timpii de funcționare
  • Evitarea automată a pericolelor menținând siguranța capului
  • Etichetareinteligentă a componentelor și a resturilor
  • Tăierea punții – costuri/timpreduse
  • Tăiere automată comună a liniilor
  • Rămășițe auto, dezmembrare a foilor și detăiere
  • Imbricarea proiectului
  • Verificarea grafică a programului
  • Estimări rapide pentru părți sau cuiburi
  • Interfață intuitivă simplă
  • Timpi de plumb redusi si flexibilitate sporita a productiei

Vrei să vorbești cu cineva?

Achiziționarea unui sistem de tăiere cu laser prin fibră optică poate fi un proces complicat, cu toate acestea, facem mai ușor, experții noștri în casă vă pot ajuta prin acest proces pentru a face mult mai clar în conformitate cu cerințele dumneavoastră.  Acest lucru este în cazul în care echipa noastră de vânzări tehnice vă va ajuta să facă alegerea corectă.

De ce nu ne sunați la 0121 541 1444

Obțineți un citat complet
